ViVocam L2+ マネージドPoEスイッチ

VIVOTEK L2+シリーズは、IP監視管理機能を備えた世界初のレイヤ2(L2)+PoEスイッチです。このスイッチは、標準的なレイヤ2+ PoEスイッチだけでなく、VIVOTEKのIPカメラ、NVR、およびCMSを設定・構成することもできます。

VivoCam PoEスイッチは、AW-GEV L2+シリーズを1台使用することで、すべてのVIVOTEKデバイスを検索し、監視ネットワークシステムを自動的に導入することができます。

AW-GEV L2+シリーズはネットワーク構造とデバイスの状況を制御および理解するためのトポロジー/マップビューなどのグラフィック表示機能と、屋外アプリケーションのシステム状況を表示するGoogle Map統合機能も備えています。監視ネットワーク環境の設定機能だけでなく、トラブルシューティング機能やトラフィック監視機能も、ユーザーが接続やデバイスの問題を明確にし、トラブルシューティングするのに役立ちます。また、IPカメラの設定ファイルをバックアップしたり、VivoCam PoEスイッチを使用してカメラデバイスを再起動/再保存したりすることもできます。 AW-GEV L 2+シリーズは、これらすべての機能を搭載し、VIVOTEKデバイスのインストールと管理に最適なPoEソリューションです。

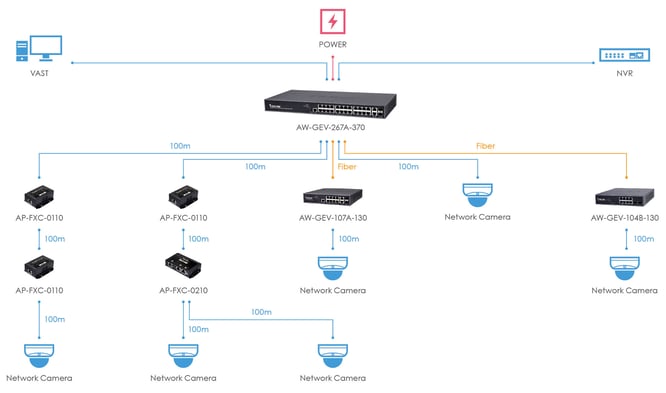

アプリーケション図

IP監視のマネジメント

  • ルートVivoCamはすべてのサブVivoCamスイッチと自動同期
  • ネットワークデバイスの自動検出と分類
  • バッチカメラ/ビデオサーバファームウェアアップグレード
  • バッチカメラ設定 - ファイルのインポートとエクスポート
  • バッチカメラネットワーク/ログイン設定
  • 自動生成された監視トポロジビュー
  • トポロジビューでの簡単なVLANタグ設定
  • トポロジビューでスマートデバイス管理
  • トポロジビューでPoEのオン/オフ制御とpingチェック
  • トポロジビュー、フロアビュー、GoogleマップビューでのIPカメラライブストリームの表示
  • 監視QoSとMacロックセキュリティをサポート

マネージド L2+ PoEスイッチ

  • L2 +管理機能をサポート
  • DHCPサーバーをサポート
  • IPv4 / IPv6 L3スタティックルートをサポート
  • IEEE802.1Q VLAN（最大4096）、Dobuleタグ（Q-in-Q）
  • トポロジービュー・フロアビュー・マップビュー上でのIPカメラライブストリーム表示
  • 802.3 af/at/bt ハイブリッド（bt PoEポート最大90W）をサポート
  • 250mまでのPoE延長モード
  • 管理用SNMP v1 / v2c / v3をサポート
  • セキュアな接続のためのHTTPS / SSL / SSHv1＆v2をサポート
  • スイッチファームウェアバックアップ用の二重イメージをサポート
  • 接続およびケーブルステータスの不具合をサポート

主な特徴ーIP監視のマネジメント

自動探索

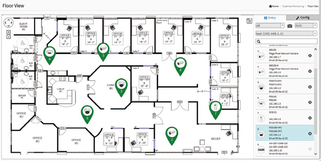

フロアビュー

デバイス管理

VLAN管理

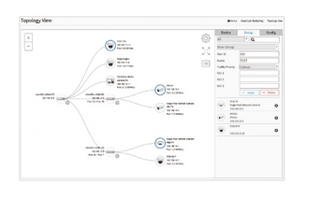

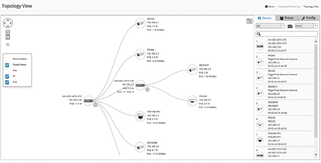

トポロジービュー

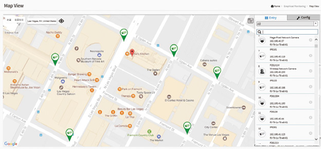

Googleマップ

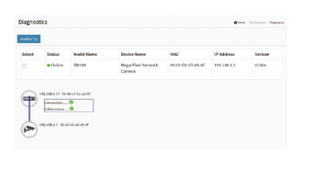

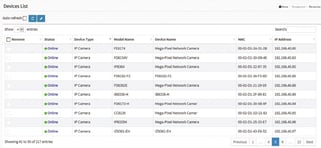

デバイスステータス

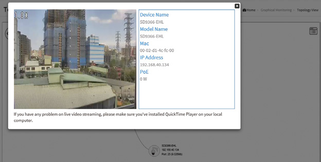

ライブストリーム

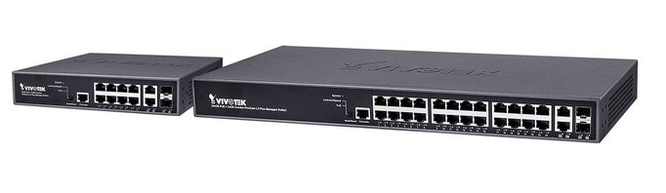

ViVocam L2+ マネージドPoEスイッチ一覧

AW-GEV-108A-130

AW-GEV-288A-370



型番 AW-GEV-108A-130 AW-GEV-288A-370
特色の概要

VivoCam L2 +

マネージドPoEスイッチ

VivoCam L2 + マネージドPoEスイッチ

2xGbE 90W PoE+

6xGbE 30W PoE+

2xGbE コンポ

1×RJ45コンソール

4xGbE 90W PoE+

20xGbE 30W PoE+

4xGbE コンポ

1×RJ45コンソール

ポート構成
ファストイーサネット(RJ45) 8 24
コンソールポート(RJ45) 2 1
コンボギガビットイーサネット(RJ45/SFP) 1 4
イーサネットパフォーマンス　
MACアドレス 8K 8K
ジャンボフレーム 9216 Bytes 9216 Bytes
スイッチング能力 20Gbps 56Gbps
PoE機能　
PoE出力ポート数 8 8
PoE出力電圧

1-6ポート at 30W
7-8ポート bt 90W

1-20ポート at 30W
21-24ポート bt 90W

過電流保護 対応 対応
回路ショート保護 対応 対応
合計PoE給電可能電力 130W  370W
給電ピン配置 ポート7-8 bt：4ペア 1/2 (+)、3/6 (-)、4/5 (+)、7/8 (-)
ポート1-6 af/at：2ペア 1/2 (+)、3/6 (-) 		 ポート21-24 bt：4ペア 1/2 (+)、3/6 (-)、4/5 (+)、7/8 (-)
ポート1-20 af/at：2ペア 1/2 (+)、3/6 (-)
PoEマネジメント;PoE設定/死活チェック／スケジュール/給電遅延 対応 対応
IEEE802.3at/afPoE 対応 対応
IP監視マネジメントの管理　
VIVOTEKデバイスの自動検索 対応 対応
監視マネジメントリスト 対応 対応
VLANのグループ設定

全てのVIVOTEK製品

をサポート

全てのVIVOTEK製品をサポート
デバイスON/OFFラインステータス

全てのVIVOTEK製品

をサポート

全てのVIVOTEK製品をサポート
IP監視システムの電子地図ビュー　
トポロジービュー 対応 対応
フロアビュー 対応 対応
Googleマップビュー 対応 対応
IP監視システムメンテナンスの管理　
VIVOTEKカメラのソフトウェアのバッチアップグレード 対応 対応
VIVOTEKカメラの設定ファイルのエクスポート、インポート 対応 対応

監視マネジメント

デバイスリストのエクスポート

対応 対応
トラブルシューティング 対応 対応
交通モニタリング 対応 対応
L2スイッチング機能　
IEEE802.1pQoS(Quality of Service;サービス品質) 対応 対応
IEEE802.1q仮想LAN 対応 対応
IEEE802.1d/w/S STP/RSTP/MSTP 対応 対応
IEEE802.3ad リンクアグリケーションコントロールプロトコル 対応 対応
IEEE802.1X認証 対応 対応
L3スイッチング機能　
IPホストテーブル 対応 対応
スタティックルート(Ipv4/Ipv6) 対応 対応
スタティックARP 対応 対応
DHCPサーバー 対応 対応
全般　
電源入力

100~240V AC

/50~60Hz

100~240V AC/50~60Hz
寸法

242 (D) x

220(W) x

44 (H) mm

442 (D) x  211(W) x 44 (H) mm
重量 1.95 kg 3.2 kg
動作温度 0 ~ 50 °C (32 ~ 122 °F) 0 ~ 50 °C (32 ~ 122 °F)
動作湿度 10~90% RH 10~90% RH
ストレージ温度 -20°C ~ 70°C (-4°F ~ 158°F) -20°C ~ 70°C (-4°F ~ 158°F)
ストレージ湿度 10~90% RH 10~90% RH
安全認証 UL、CE、UKCA、FCC、VCCI、LVD、ICES UL、CE、UKCA、FCC、VCCI、LVD、ICES
